Réitigh Réitigh Georg Fischer Shenyang Co., Ltd

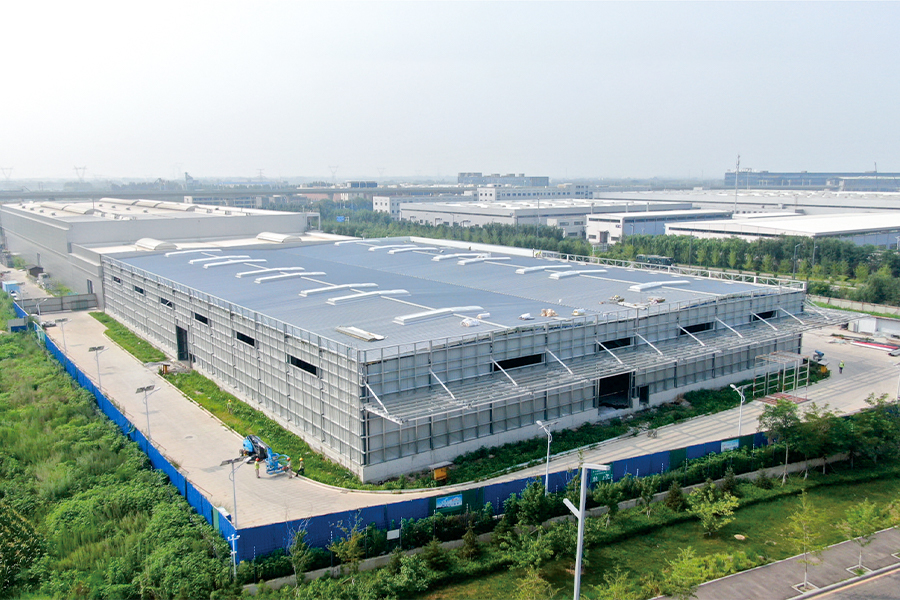

Oibreacha Struchtúr Cruach le haghaidh Céim I agus Tionscadal Leathnaithe de Georg Fischer Casting Solutions Shenyang Co., Ltd.

Tionscadal Chéim I:
I gCrios D de Cheardlann Uimh. 1, tá fad 21.5 m ag an bhfoirgneamh, leithead 45 m, agus airde díon 8.5 m.
Tá fad criosanna F agus G 54.8 m, leithead 45 m, agus airde iomaire 14.51 m.
Glacann an tionscadal colúin coincréit threisithe le bíomaí cruach. Is éard atá sa chóras díon ná deicáil urlár cruach le membrane uiscedhíonach suiteáilte ar a bharr. Cuimsíonn an córas balla ballaí saoirseachta le fráma cruach seachtrach agus painéil ceapaire olann carraige.
De réir riachtanais fheidhmiúla éagsúla, cuirtear foirgnimh iolracha le raonta agus airde éagsúla le chéile. Is iad airde an uchtbhalla 15.5 m, 11.3 m, 10 m, agus 7 m faoi seach. Is é 27.4 m an réise uasta. Tá roinnt craenacha lastuas 50 tonna suiteáilte feadh línte eangaí AA–D.
Is éard atá i ngach léas fráma cruach ná cúig dheighleog bhíoma cruach, le réise amháin de thart ar 27.4 m. Tá meáchan iomlán na bíomaí dín os cionn 180 tonna, agus meáchan na girders craein thart ar 100 tonna. Tá ábhair chruach Q355B agus Q235B, mar atá sonraithe ag an dearadh.

Tionscadal Leathnaithe Chéim I:
Tá fad 97.54 m ag Ceardlann Uimh. 2, leithead 67.1 m, airde 9.7 m, agus réise uasta 33.46 m. Tá ábhair chruach Q355B agus Q235B de réir na gceanglas dearaidh.
Tá an struchtúr comhdhéanta de cholúin chruach agus bíomaí, le bíomaí dín déanta as cruach soladach-ghréasán H-alt. Tá bunanna na gcolún ar ancaire le boltaí ancaire. Glacann colúin agus bíomaí cruach codanna H. Cuirtear coscán dín agus bracing idircholúin ar fáil i dtreonna trasnacha agus fadaimseartha araon chun córas fráma docht cobhsaí a chruthú.

Cur Síos Príomh Struchtúr:
Úsáideann an príomhfhráma cruach Q355B, le colúin agus bíomaí cruach H-alt táthaithe. Déantar na comhpháirteanna cruach go léir a phléascadh go grád Sa 2.5. Tá purlins díon agus balla déanta as stiallacha cruach ghalbhánuithe Q355B.
Clós Ábhar Uimh. 7:
Tá fad 11 m sa chlós stórála ábhair, leithead 48 m, airde sceimhle cantilevered de 6.55 m, agus réise 11 m. Tá ábhair chruach Q355B agus Q235B de réir na gceanglas dearaidh.
Glacann an struchtúr colúin agus bíomaí cruach, le bíomaí dín déanta as cruach soladach-ghréasán H-alt. Tá bunanna na gcolún ar ancaire le boltaí ancaire. Áirítear le colúin chruach colúin alt H agus colúin bhosca araon. Socraítear bracing díon agus bracing idir-cholúin i dtreonna trasnacha agus fadaimseartha, agus cruthaítear córas fráma cruach cobhsaí.
